百兆1光8电收发器

简介

武汉鸿泰佳业1光多电光纤收发器自适应总线式局域网光纤收发器,提供1个光纤接口,多个RJ45电接口。使用一根光纤将远距离局域网连接起来,这样使得大地理范围的分布式局域网络通信成为可能。使用单模、多模光纤,通讯距离可达0-120KM;光纤接口为ST/SC接口任选。由于采用光纤技术,所以避免了由于不同节点地电位不同引起的设备烧毁和强电磁感应、高电压引起的干扰,并可安全工作在要求防爆的环境中;同时省去了原来使用铜线时的雷电浪涌保护设备的投资,RJ45-10/100M系列光纤收发器元器件经过严格筛选,真正做到工业级,适合于工业环境严酷的工作条件下高可靠性通信。 经实践认证,本系列光纤收发器已广泛应用在电力、工业现场过程控制、数据采集及自动化、监控系统等各行各业。



产品特点

  • 1个10/100M光纤接口,多个以太网RJ45电口。

  • 广播过滤功能、地址自动学习和自动更新功能及存储转发的运行机制。

  • 缓存区大小为1MB、地址表大小为4KB。

  • 以太网10Base-T 或100Base-TX to 100Base-FX光纤介质的转换。

  • 支持IEEE 802.3U 、IEEE 802.3X 、IEEE 802.1d协议。

  • 延时 存贮转发:9.6us,直通:0.9us;误码率 <10的-9次方 ; MTBF 10万小时。

  • 支持全双工流量控制或半双工背压流量控制工作,并带有自动协商(Auto Negotiation)能力。

  • 电口支持100Mbps、10Mbps,电口两端可以自适应不相同的速率匹配。

  • 提供远程链路丢失诊断、电口链路与光口链路连接诊断、动态数据传输、全双工/半双工、速率指示灯。

  • 提供双RJ-45电口支持自动交叉,连接交换机、集线器。

  • 光纤接口特性好,兼容性强,可靠性高,与思科、北电、3COM等设备完全兼容使用。

  • 传输距离根据实际情况配置。常规配置20KM,可0-120KM选配。



产品参数

   产品类型

进口芯片电信级

国产芯片电信级

国产芯片经济型

电口路数

1/2/4/8

1/2/4/8

单电口

波长

单模1310nm/1550nm ,多模850nm/1310nm

端口:

10/100Base-T端口

速率:

10/100M自适应,全/半双工自适应

以太网标准:

支持 IEEE802.3 10Base-T 和 IEEE802.3u 100Base-TX , 100Base-FX

兼容协议:

IEEE802.3 以太网(10Mbps) IEEE802.3u 快速以太网(100Mbps) IEEE802.3x 全双工流量 控制 IEEE802.1d生成树协议 IEEE802.1Q   VLAN标记 IEEE802.1p QOS优先级

MAC地址表:

学习4096个MAC地址

支持VLAN:

支持

支持

不支持

物理接口:

RJ45座,支持auto-MDIX(交叉/直通线自适应)

接入方式:

10/100Mbps

传输距离:

多模2公里,单模20-120公里

发射光功率:

>-6dBm

接收灵敏度:

<-22dBm

光纤接口:

SC

电源电压:

5V2A

5V2A

5V2A

电源功率:

3W

3W

3W

工作温度:

-40°C ~ 80°C

-20°C ~ 60°C

工作湿度:

5%~95%无冷凝

10%~90%无冷凝

存储温度:

-40°C ~ 85°C

-20°C ~ 70°C

存储湿度:

5°C ~ 95°C无冷凝

‍‍‍‍‍‍

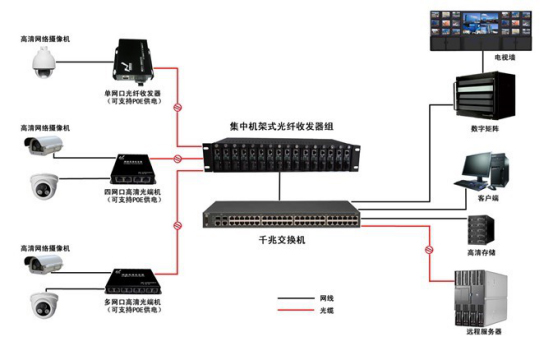

应用拓扑图
