产品介绍

      HT系列网络高清一纤通数字光端机根据当前数字监控系统中使用的传统传输模式进行全面升级，可在一芯光纤上传输多达60个光网点，每个光网点可以根据需要放置1-7个网络摄像机，在网线不超过100米时，可以选择带POE供电传输，这样节省大量的电源线，使线路铺设变得相当简单，光网点与光网点之间用一芯光纤传输，可以根据相邻两光点的距离选择20KM、40KM、60KM、80KM、100KM等长距离设备，在首尾两台设备的上光口与下光口联上光缆，可以实现环网传输，即使中间节点光缆出现异常，也可以正常传输其它无故障的视频信号。

      HT系列高清网络一纤通使用的光模块和核心电路均采用进口工业级芯片、全表面贴装，以及先进的开关电源、防电磁辐射装置等技术，稳定性高，在-20-75摄氏度的环境下长期无故障的工作，满足所有室外放置设备的需求。所有的光口（FC/SC可选）、电接口均符合国际标准。 HT系列高清网络一纤通还提供电源、光纤链路状态、信号输入、输出的有效指示功能，使得用户安装调试十分方便。

产品特点

u 支持任何网络高清、标清网络摄像机信号；

u自动兼容网络协议，后台软件与前端摄像机配套使用,可以在一芯光纤上配置两个以上厂家的摄像机及后台软件,无冲突,无干扰；

u节点上网络信号只经一次电转换，丢包率极低；

u所有节可可环网传输，中间节点断网无障碍；

u带APC电路，输出光功率恒定，动态范围大；

u千兆光纤传输，大容量，易升级和扩容；

u电源和光纤链路、数据状态指示的LED可监视系统的运行状况；

u先进自适应技术，使用时无需进行现场的电气或光学调节；

u工业级设计，模块化设计使设备可靠灵活；

u电源信号及网络信号经采用三级防雷技术；

u持全双工或半双工工作，并带有自动协商（Auto Negotiation）能力；

u提供链路丢失诊断、电口链路连接诊断、光口链路连接诊断、动态数据传输、全/半双工指示灯；

u提供8个RJ-45电口NIC与HUB，用NIC连接计算机网卡或HUB连接交换机、集线器；

u平均无故障工作时间在10万小时以上，符合电信级运营标准；

u进自适应技术，使用时无需进行现场的电气或光学调节；

u工业级模块化设计使设备可靠灵活。

产品参数

‍‍u以太网标准：支持 IEEE802.3 10Base-T 和 IEEE802.3u 100Base-TX ， 100Base-FX‍‍

u兼容协议：IEEE802.3、IEEE802.3u、IEEE802.3x  、IEEE802.1d、 IEEE802.1QVLAN标记 IEEE802.1p QOS优先级

‍‍uMAC地址表：学习4096个MAC地址

u工作速率：自动兼容摄像速率，自适应10Mbps、 100Mbps、1000Mbps 三种状态；

u以太网口：支持双绞线交叉/直连自动识别；

u供     电：支持 网口POE 供电，最大距离100M（选用POE功能）；

u光纤接口： 采用1000M SFP内置模块,光纤接口FC/SC/ST 可选；

u光学特性:输出/输入波长：单模 1310/1550nm 多模850/1310nm；

u传输距离：多模2公里，单模20-120公里

u连接方式：第一个点的下光接口和第二个点的上光接口连接，单纤串连方式，相邻两点相互距离从1-100KM可选；

u发射光功率：>-6dBm

u接受灵敏度：<-22dBm

u环境温度：-20 ℃～+75℃；

u贮存温度：-20 ℃～+75℃；

u对湿度：5%～95% (无冷凝结)；

u额定供电电压：+5V 输入，外接电源适配器(电压交直流220V/110V、-48V、+48V、+24V、+12V 可选)；

u内部电源功耗：≤4W；

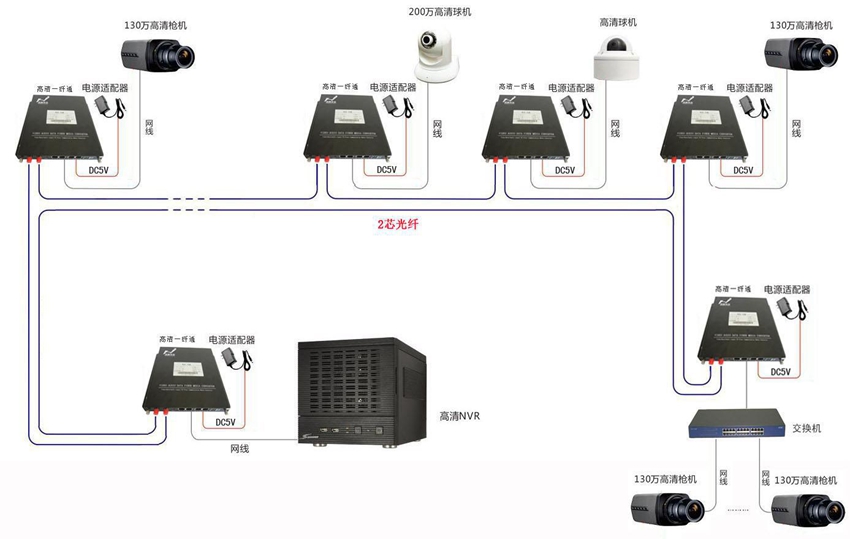

应用拓扑图

应用案例

电力系统：云南大唐风力发电站

      项目使用一纤通设备63套，采用6组环网，传输每台风力发电车视频信号，采用大华130W像素摄像机，现场链路距离约为5-6KM，现场环境为山区，6组环网到机房并入局域网，公司内部均可以浏览，所有链路可扩容，可延伸。调试运行一年设备稳定，传输无延时。

平安城市：湖北省竹溪县蒋家堰镇天网工程

      本工程采用武汉鸿泰佳业一纤通传输方案将镇区40个高清网络摄像机信号传输至县公安局。采用4组环网方式，每组环网用一芯光缆传输10个摄像机信号，每两个摄像机用一台一纤通设备传输。所有信号在监控中心实时传输。夜间图像效果能清晰呈现。

小区智能监控系统：海南省三亚市某小区门禁管理工程

      本工程采用武汉鸿泰佳业一纤通传输方案将三亚某小区30多个网络门禁信号传输至该小区居委会办公室。采用两组环网方式，每组环网用一芯光缆传输约15个门禁点，每个门禁点用一台一纤通设备。后续可以增加监控信号，所有信号传输至监控中心无延时，稳定性能良好。

校园监控：十堰大学校园监控管理

      项目使用一纤通设备4套，采用2组环网，传输监控视频信号，采用大华200W像素摄像机，2组环网到机房并入局域网，校园内部均可以浏览，所有链路可扩容，可延伸。调试运行二年设备稳定，传输无延时。

校园监控：河南大学校园监控管理

此项目是开封市一大学，分几个校区，使用4网口一纤通设备106套，采用10组环网，机房一台千兆光交换机，传输监控视频信号150多路，每组环网10多台一纤通。校园内部均可以浏览，所有链路可扩容，可延伸。
