产品简介

      武汉鸿泰佳业科技有限公司设计生产的SDI光端机适用于电视行业的高可靠、高性能的串行数字光传输设备，满足DVB回传和制作,现场作 ,DVB-ASI传输,新闻采集 ,现场直播信号传输,远程演播室,通用数字视频传输业务,电信信号传输等业务需求。信号格式从19.4Mbps到2.97Gbps，系统支持SMPTE424M、SMPTE292、SMPTE295M、SMPTE297M、SMPTE305M、SMPTE310M以及DVB-ASI（EN50083-9）等数字电视格式的信号。数字化传输符合高质量图像传输的要求，可达到广播级的传输质量。

产品特性

u 兼容SDI和ASI信号，SDI/ASI信号自适应

u 符合SMPTE259M，SMPTE297M，SMPTE310，SMPTE305(SDTI)标准

u 自动适应SDI143Mbps、177Mbps、270Mbps、360Mbps、540Mbps、1.48Gbit、3Gbit速率

u 高精度PCR校正，平均PCR抖动通常保持在20～60ns

u 发射机输出光功率 0～-14dBm（按实际链损确定发送功率）

u 通过Pathological（极度恶劣环境）测试

u 支持1080P/1080I/720P；适用于高清SDI监控系统及广电系统。

u LED状态指示灯对关键的参数进行监视

u 双电源冗余备份

u 全表面贴装技术

u 可提供独立式、1U机架式和4U机架式安装

u 工业级设计，可靠性高

u 支持用户定制及OEM方式

规格参数

串行电视 BNC 输入
电视信号标准：SMPTE 259M A、B、C、D, SMPTE 297M, SMPTE 305M,
SMPTE 310M, SMPTE 344M、M2S& DVB-ASI
输入数目：1 路
反射损耗：>15DB
均衡：0—300m @ 270Mb/s
连接器：75Ω BNC

串行电视 BNC 输出(EO/OE)
输出数量：发射端1 路环出(可选)
接收端2 路
信号电平:800mV 标称
上升/下降时间:900ps 标称
过冲:< 10% 振幅
反射损耗：>15dB
抖动：< 0.2UI
连接器：75Ω BNC
波长：1310nm(超长距离1550nm可选)

光特性

光纤数量：1
线缆传输类型：单模光纤(多模可选)
输出光功率：-5 ～ -10dBm (0 ～ -5dBm for 60km)
接收灵敏度：-26dBm(-30dBm for 60km)
工作波长：>14dB
抖动：< 0.2UI
连接器：FC/PC(SC/PC可选)

电气指标
工作温度：0℃～＋50℃
电压：1A@12VDC
功率：12W
EMI/RFI 符合FCC Part 15 Class A,EU EMC指标
平均无故障工作时间：﹥100000小时

适用环境

城市智能交通监控系统（ITS）、平安城市

高速公路监控系统、电子道路监控、抓拍系统

大型厂矿企业安防监控系统、网络多功能系统

远程多媒体教学、校园监控、电视会议系统

长距离广播电视、高质量视音频传输系统

楼宇对讲、军事通信 、军事监控

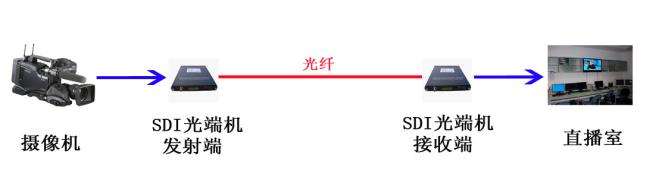

应用案例
